托辊的作用及分类介绍

 1. 托辊的作用

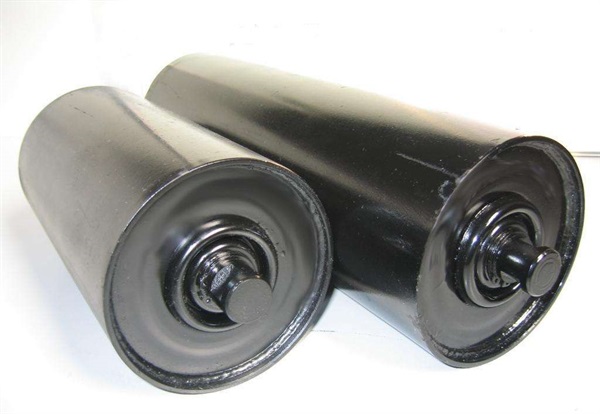

    托辊是用来承托胶带并随胶带的运动而作回转运动的部件，托辊的作用是支撑胶带，减小胶带的运动阻力，使胶带的垂度不超过规定限度，保证胶带平稳运行。按托辊的材料考虑，托辊大多数为无缝钢管制成，近年来新开发的有陶瓷托辊和尼龙托辊等，主要用于除铁器前后。

    2.托辊的分类

    2.1 按其用途不同，可分为：槽形托辊、平行托辊，缓冲托辊和调心托辊四种。

    2.1.1 槽形托辊：主要用在带式输送机的有载分支上，一般由2～5个组成，其数目由带宽和槽角决定，外侧辊子与水平线的夹角称为托辊夹角。托辊槽角增大后（0°～60°范围内）使物料堆积断面增大能提高生产能力，有防止撒料、跑偏和提高输送倾角的作用。TD62型系列槽形托棍的槽角一般为20°，TD62型将槽角改为30°，这样可使胶带的输送量提高20%左右，并且能使货载平稳的运行。

辊体一般用无缝钢管制成，无缝钢管存在的主要问题是尺寸和几何形状偏差较大。托辊的轴承座有铸铁式、钢板冲压式和酚醛塑料加布三种材料制造。托辊的润滑多采用锂基润滑脂，一般采用二号锂基润滑脂。托辊损坏的原因多数是密封不好，灰尘进入轴承而卡死。托辊轴承的密封一般采用迷宫式密封，密封材料有尼龙6和1010两种。

    2.1.2 平行托辊：主要用作列载分支下托辊，支撑输送带空载段胶带，一般为一个长托辊，其结构与短托辊一样。有普通钢结构托辊和胶环托辊两种。1)普通钢结构托辊的特点：转动部分较重，易粘煤。2)胶环托辊的特点：转动部分重量轻，运行平稳，粘煤少。

    2.1.3 缓冲托辊：实际上也是槽形托辊，用在带式输送机的有载分支上托辊，起保护胶带和避免托辊轴承被冲击而损坏，一般安装在导料槽段。缓冲托辊分为橡胶圈式和弹簧板式两种。橡胶圈式缓冲托辊，即是在槽形托辊三节短托辊体外套上橡胶圈，达到缓冲的目的。弹簧板式缓冲托辊只是将三节短托辊的支撑架改为弹簧板，弹簧板支撑架的弹性变形能够起到缓冲的作用。

    2.1.4 调心托辊：作用是调整输送带的纵向中心线使其与输送机中心线重合，防止和减轻胶带运时偏斜所造成的磨损和扭损，以及运送物料撒落等。带式输送机上装的调心托辊，有载分支的槽形托辊有：单向转动自动调心托辊，前倾槽形调心托辊，可逆自动调心托辊，锥形自动调心托辊；在无载分支下托辊是：平行自动调心托辊和V形前倾式回程托辊。
